1.본 시방은 하나 컨테이너에서 컨테이너를 다년간 제작 설치하는 과정에서 컨테이너의 수명연장 및 기능상의 원활한 재운용을 위해 본 시방을 적용한다.

2.본 컨테이너에 사용되는 모든재료는 구조적으로 견고하고 특성이 우수해야 하며 고도의 신뢰성이 보장되어야 한다

3. 철강재 사용에 따른 가공, 조립, 용접Shot처리, 하부도장 ,상부도장, 조립등 이 기능적으로 처리 되어야하며, 구조적으로 안전해야 한다.

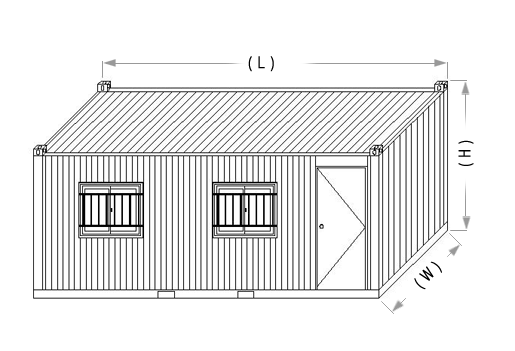

4. 모든 치수는 ISO규격에 준하며 다단 적재할 경우 하부 컨테이너가 상부 하중에 충분히 견디는 구조로 제작된 제품이어야 한다.

품명 규 격
재질
품명
규격 재질
Roof Panel
(지붕 판넬)
2.0(t)*1020(w)*2940(L)
SS400
BTM Side Rail
(가로기초대)
4.2(t)*50*160*30*6000(L) SS400
Side Panel
(벽체 판넬)
1.6(t)*1120(w)*2330(H)
SS400


F.BTM Side Rail
(세로기초대)
3.0(t)*40*32*50*160*40*2890(L)
SS400
1.6(t)*840(w)*2330(H)
Cross member
(바닥 기초대)
3.0(t)*45*120*25*2890(L) SS400
1.6(t)*560(w)*2330(H)
Fork Pocket
(지게발)

3.2(t)*120*300*2890(L) SS400
1.6(t)*280(w)*2330(H)
Corner casting
(코너사각고리)

3.0(t)*180*160*120(H) SS400
Top Side Rail
(지붕기초대)
2.3(t)*50*50*6000(L)

STKR400
Steel Door
(방화문)

1.2(t)*900(W)*2100(H)
E.G.I
Corner Post
(주 기둥)
3.2(t)*175*155*2330(H)
SS400



1) 모든 철자재는 I'ST SHOT BLAST 처리된 자재를 사용한다.

2) 각 부재는 FILET용접(45도 각 용접)으로 하고, 지게차 or 크레인 어느 장비로도 상,하차 할 수 있는 구조로 한다.

3) 상,하차시 골조 및 내장에 위해할 정도의 변형이나 휨이 일어나지 않는 구조로 한다.

4) 판넬과 판넬은 반드시 균일하게 용접 되어야 하며 용접 사각지대가 발생하지 않도록 해야 한다.

1) 사무실 & 숙소
     천장 스티로폴 50mm+미장합판 3mm
     벽체: 스티로폴 30mm,50mm+미장합판 3mm
     바닥: 일반합판 18mm+전기온돌판넬 or 온수보일러+장판(모노륨,마트,플로링)

2)화장실 & 샤워실
     천장: 스티로폴 50mm+ 민합판 3mm+리빙우드
     벽체: 스티로폴30mm,50mm +민합판 3mm+리빙우드(색상,재질다양함)
     바닥: 일반합판 18mm+콘크리트+타일or에폭시
     화장실 칸막이: 큐비클 18mm(알미늄몰등,소부도장) or 일반칸막이(리빙우드) 하이도아(PVC 몰딩)

3) 단열재는 틈이 없도록 부착하며 겨울철 습기(결로현상)가 서리지 않도록 한다.

4) 내장재의 부착용 바탕으로는 미송각재를 사용하며, 간격은 내장재의 면이 일정하고 충분히 힘을 받을수 있도록 한다

5) 천정과 벽 코너부분 및 걸레받이 마감은 PVC or MDF로 사용한다.

모든 전기 설비 자재는 K.S기준에 의한 자재를 사용한다.

1)사무실 및 숙소등: 형광등(20.40W/Double)

2)샤워실 및 화장실등: 방수등(60W)

3)콘센트: 200V(2구) 일정한 높이로 병렬,직렬배치

4)전선: 600V IV 1.6mm(전등용) 벽체내 매립, 600V IV 2.0mm(전열, 콘센트용)

5)스위치: 15A~250AC

6)환풍기: KS 250*250

7)누전 차단기, 메인 스위치함, 배전판(Control Panel) 별로 부착한다 (위 사항은 원하는 위치에 설치 가능 하다.)

1) 상수(온,냉수) 배관 파이프는 20ø(세면기, 배수구용)로 한다.

2) 하수배관 파이프는 100ø(양변기,소변기용), 50ø(세면기, 배수구용)로 한다.

3) 벽체 매립 배관은 겨울철 동파 방지를 위해 필히 열선을 감아 처리한다.

4) 하수배관은 CROSS MEMBER에 구멍을 뚫어 배관 연결한다.(지면 접지시 하수 배관 손상 방지)

1) 양변기(도기 주문형)

2) 소변기(도기 주문형)

3) 세면기(도기 주문형)

4) 샤워기(부착형 온냉수 혼합꼭지)

5) AL라디에이타(450*50*46-15EA):주문형

6) 수건걸이, 비누갑, 휴지걸이, 재떨이, 거울

7) 기타 KS제품에 준한다.

1) 출입문은 철제 미닫이 고급품으로 한다.(900*2100)

2) 창문은 하이샷시(화이트) 미닫이 구조로 한다.(1050*900)

3) 창문에는 도난방지 방범망을 설치하며, 빗물받이 처마를 설치한다.

4) 창틀 및 문틀 주위는 고정 후, 실리콘으로 코킹 마감한다.

1) 1차 하도(에폭시 징크 프라이마)후 2회에 걸쳐 상도 처리한다.

2) 도장재는 선박용 염화고무계 도료인 라바페인트 or 에나멜 페인트를 사용한다.

3) 롤러 or 에어 스프레이를 이용하여 도장면은 매끄럽게 한다.

1) 계단: CHECK PLATE 3.2T(1,000*270*13EA)

2) 난간: CHECK PLATE 3.2T

3) 계단 및 난간 HAND RAIL은 RE30x50 PIPE를 사용하며 보강 기둥은 SQ50x50 파이프를 사용한다.

1) 연동형컨테이너 제작시 CORNER POST와 CORNER POST의 연결은 볼트 넛트로 고정하여 해체후 재결합시 자재 손실이 없도록한다.

2) 컨테이너 내부에 추가되는 구분 칸막이는 내장내의 미장 합판과 동일하게 제작한다.
 (미장합판 3T+스치로폴30-50mm+미장합판 3T)

3) 집기류 및 보일러실의 보일러와 물탱크, 화장실의 정화조는 현장의 사용 여건에 따라 자체 시공 또는 당사에서 추가 사항으로 시공한다.

5) 외부전기 및 외부 배관공사는 현장 자체 시공한다.

6) 기타 사항은 현장과 상호 협의하에 시공한다.
